SYIL x Siemens SINUMERIK

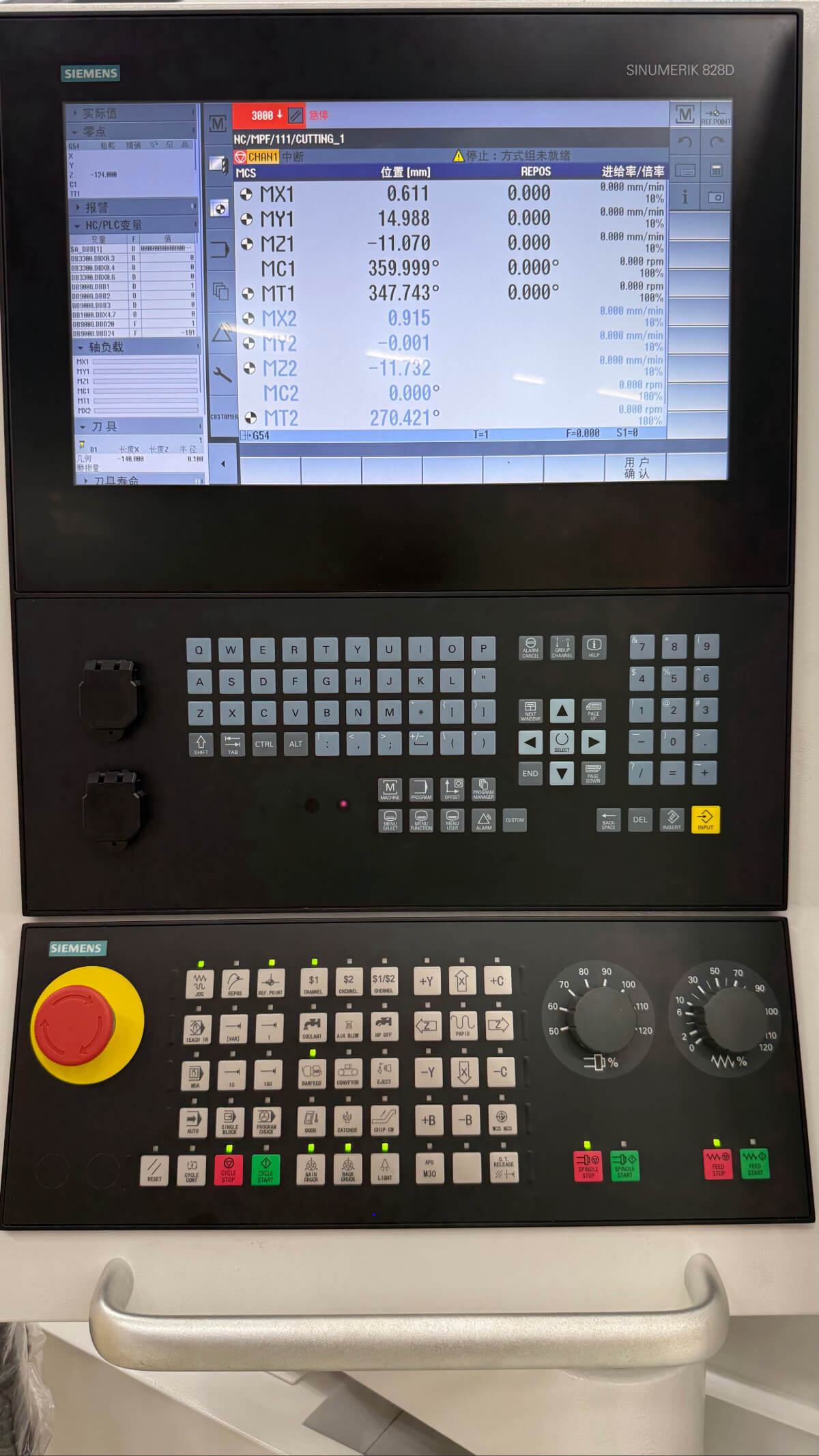

A SYIL G3 vem de fábrica com o sistema de controle Siemens SINUMERIK 828D. Com seu desempenho CNC avançado, o SINUMERIK 828D estabelece padrões de produtividade para o torneamento em máquinas SYIL. A adição de novos acionamentos SINAMICS e motores de controle de movimento SIMOTICS torna o SINUMERIK 828D ainda mais produtivo. Sua arquitetura de hardware robusta e algoritmos de controle inteligentes, combinados com tecnologia de motor e acionamento de alta qualidade, garantem o máximo de dinâmica e precisão durante a usinagem.
%20(1).png?width=5760&name=Mask%20group%20(22)%20(1).png)

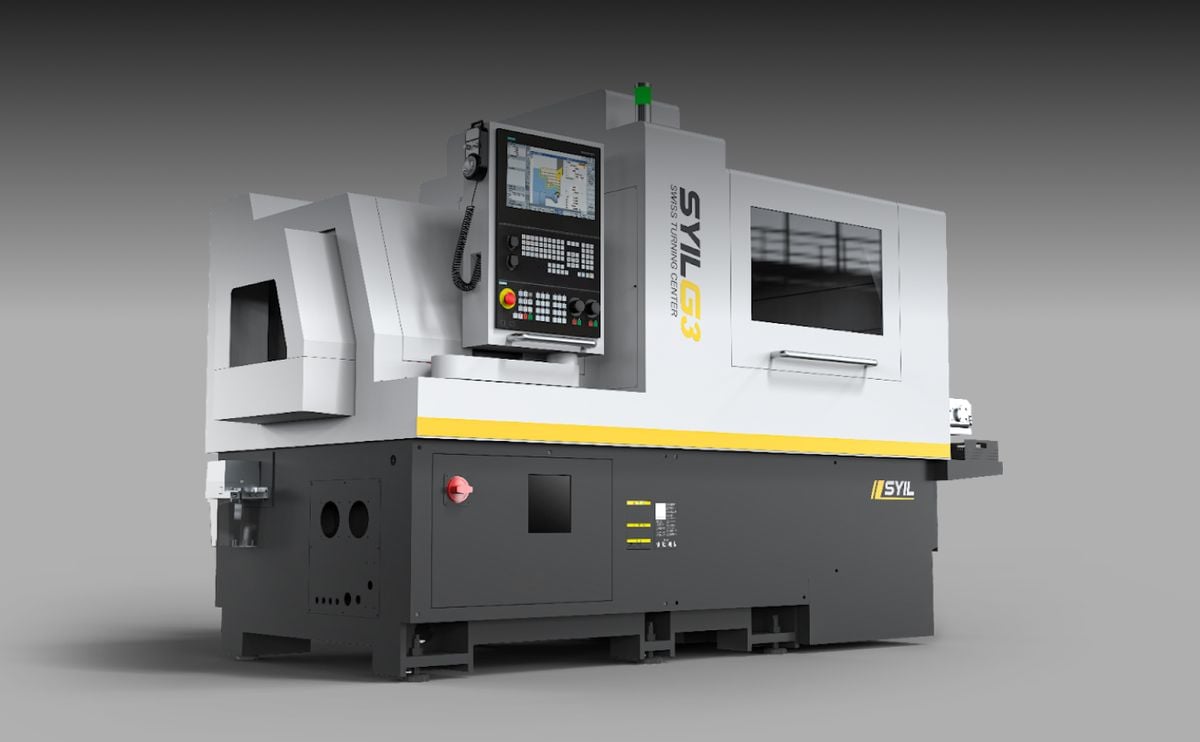

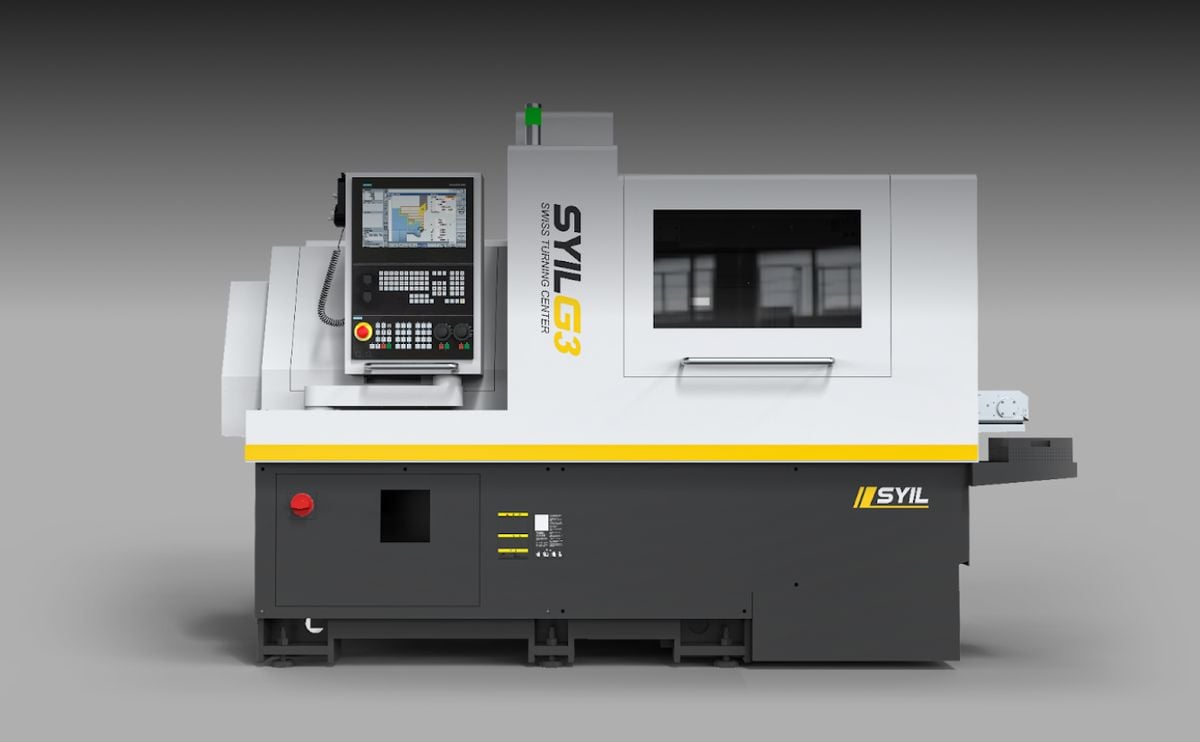

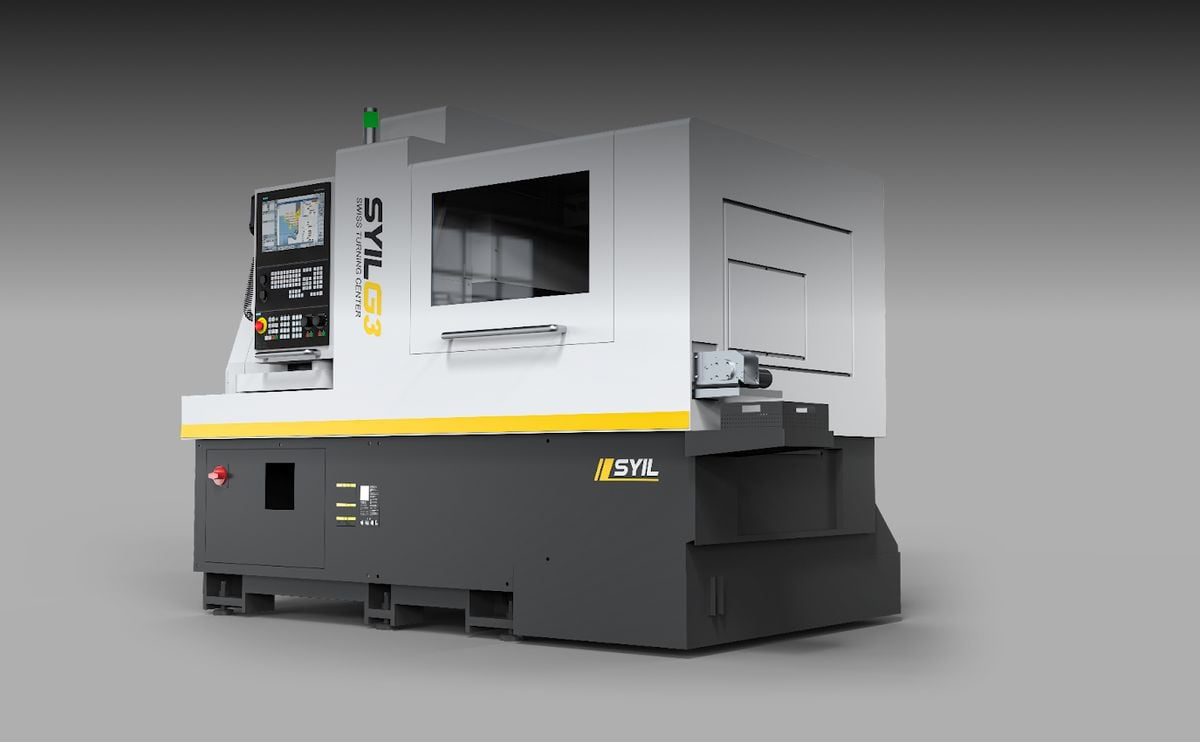

SYIL G3
O G3 é um torno CNC tipo suíço de alto desempenho, ideal para usinagem de peças pequenas e longas com precisão e estabilidade excepcionais.
.png?width=5760&name=image%20(32).png)
Características do SYIL G3
Ideal para usinagem de peças pequenas e longas com precisão e estabilidade excepcionais.
-1.png?width=5760&name=image%20(31)-1.png)
Especificações técnicas
G3 L326
G3 L385
G3 L386
Recursos de processamento
Diâmetro máximo da barra de processamento (mm)
Φ32
Φ38
Φ38
Diâmetro do furo passante do eixo (mm)
Φ37
Φ39
Φ39
Comprimento máximo de processamento (mm) e (polegadas) (sem bucha guia)
2,5D (máximo de 80)
2,5D (máximo 90)
2,5D (máximo 90)
Comprimento máximo de processamento (mm) e (polegadas) (bucha de guia fixa)
--
--
--

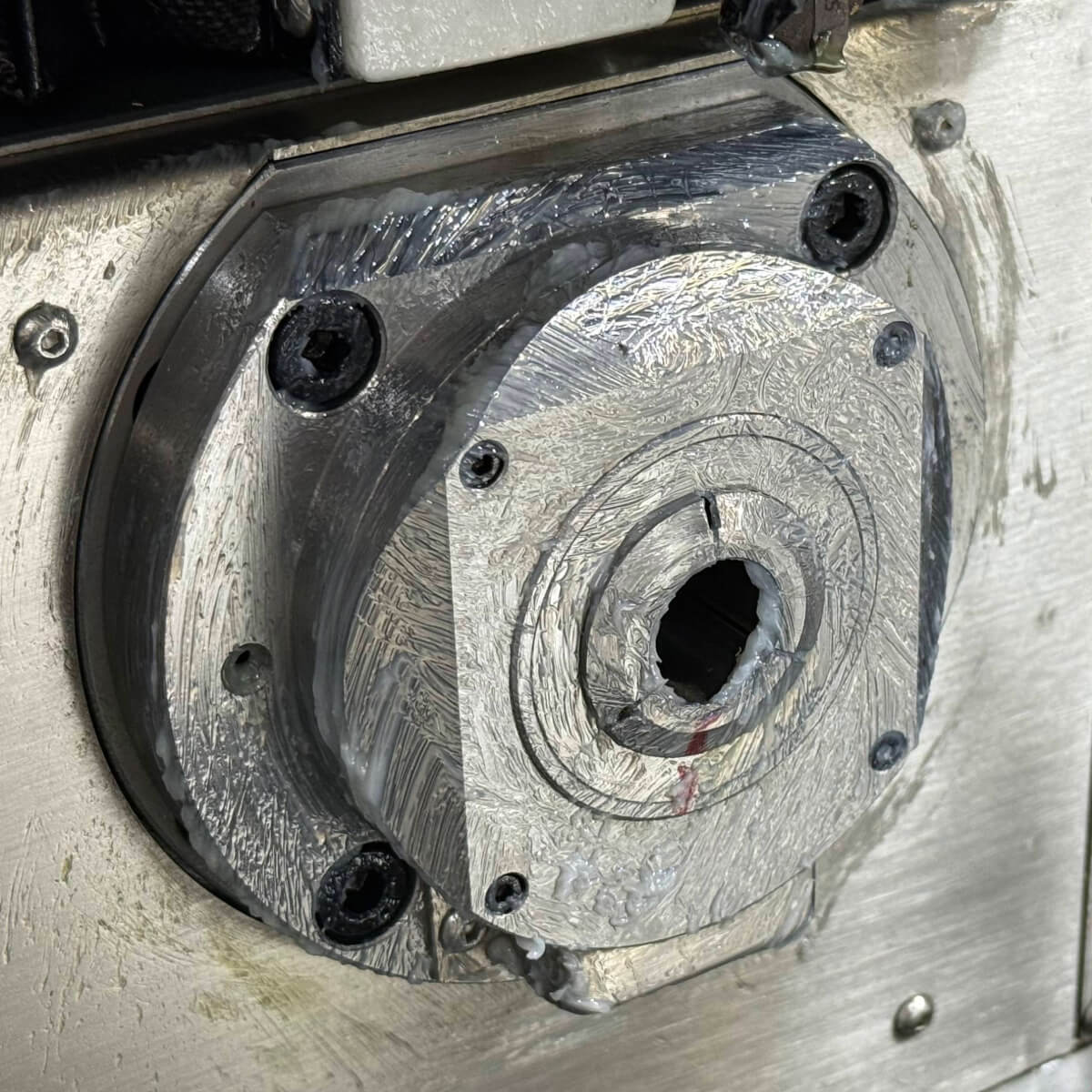

Comprimento máximo de processamento (mm) e (polegadas) (luva de guia giratória)
310
310
310
Diâmetro máximo de fixação do fuso traseiro (mm)
Φ32
Φ38
Φ38
Diâmetro máximo de perfuração do fuso (mm)
Φ13
Φ13
Φ13
Diâmetro máximo de rosqueamento do fuso
M12
M12
M12
Diâmetro máximo de perfuração do fuso traseiro (mm)
Φ10
Φ10
Φ10
Diâmetro máximo de rosqueamento do fuso traseiro
M10
M10
M10
Diâmetro máximo de perfuração da ferramenta radial ativa (mm)
Φ10
Φ10
Φ10
Diâmetro máximo de rosqueamento da ferramenta radial ativa
M8
M8
M8
Diâmetro máximo de perfuração da ferramenta retroalimentada (mm)
Φ8
Φ8(opcional)
Φ8
Diâmetro máximo de rosqueamento da ferramenta acionada por trás
M6
M6 (opcional)
M6
Recursos mecânicos
Velocidade do fuso (r/min)
8000 (luva de guia rotativa 6000)
6000 (cilindro rotativo)
6000 (cilindro rotativo)
Velocidade do fuso traseiro (r/min)
8000
8000
8000
Velocidade radial da ferramenta móvel (r/min)
6000
6000
6000
Velocidade da ferramenta móvel traseira (r/min)
6000
6000(opcional)
6000
Velocidade de movimentação rápida (m/min)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Velocidade de movimentação rápida (m/min)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Deslocamento do fuso (mm)
≤0.002
≤0.002
≤0.002
Precisão de posicionamento de repetição (mm)
≤0.003
≤0.003
≤0.003
Sistema de ferramentas
Ferramentas cilíndricas externas
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Ferramentas de usinagem de faceamento de extremidades
4(ER20)
4(ER20)
4(ER20)
Ferramentas radiais dinâmicas
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Porta-ferramentas para furos profundos
2(ER16)
2(ER16)
2(ER16)
Ferramentas de usinagem traseira
4(ER16)
4(ER16)
4(ER16)

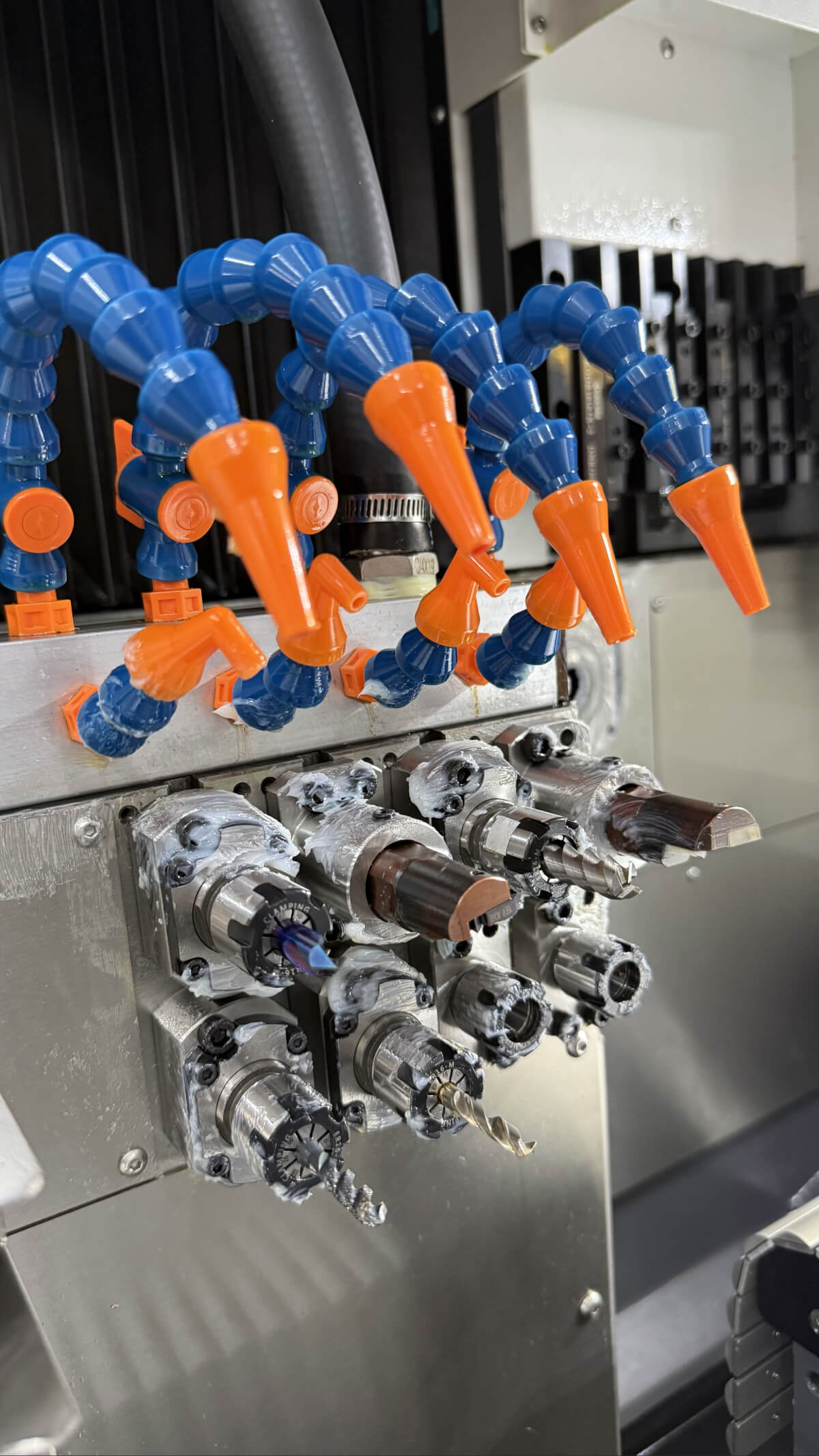

Ferramenta acionada por trás
4(ER16)
Opcional
4(ER16)
Suporte para ferramentas de torneamento traseiro
--
--
--
Potência do motor
Eixo (kw)
6.3
6.3
6.3
Eixo traseiro (kw)
4.2
4.2
4.2
Eixo de acionamento linear (kw)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Ferramenta radial ativa (kw)
1.1
1.1
1.1
Ferramenta de retorno ao vivo (kw)
1
1(opcional)
1
Bomba de resfriamento (kw)
0.4
0.4
0.4
Peso e tamanho
Peso (kg)
3750
3750
3750
Tamanho (mm)
2960x1660x1920
3100x1660x1920
3100x1660x1920
