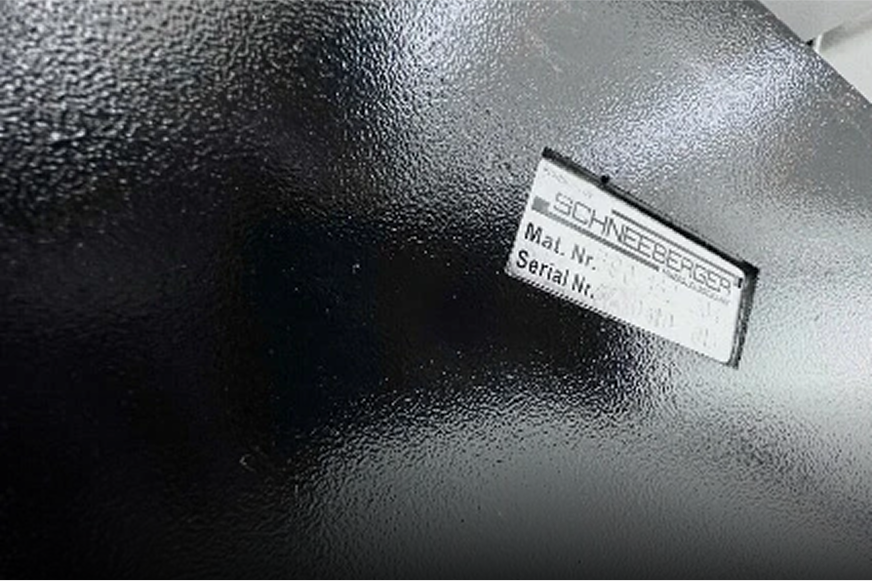

Schneeberger
Estrutura da máquina de fundição mineral
Viagem
X Curso
300 mm
Curso Y
260 mm
Curso Z
300 mm
Distância entre a extremidade do fuso e o tampo da mesa
150-450 mm
Distância entre o fuso e a superfície da coluna
330 mm

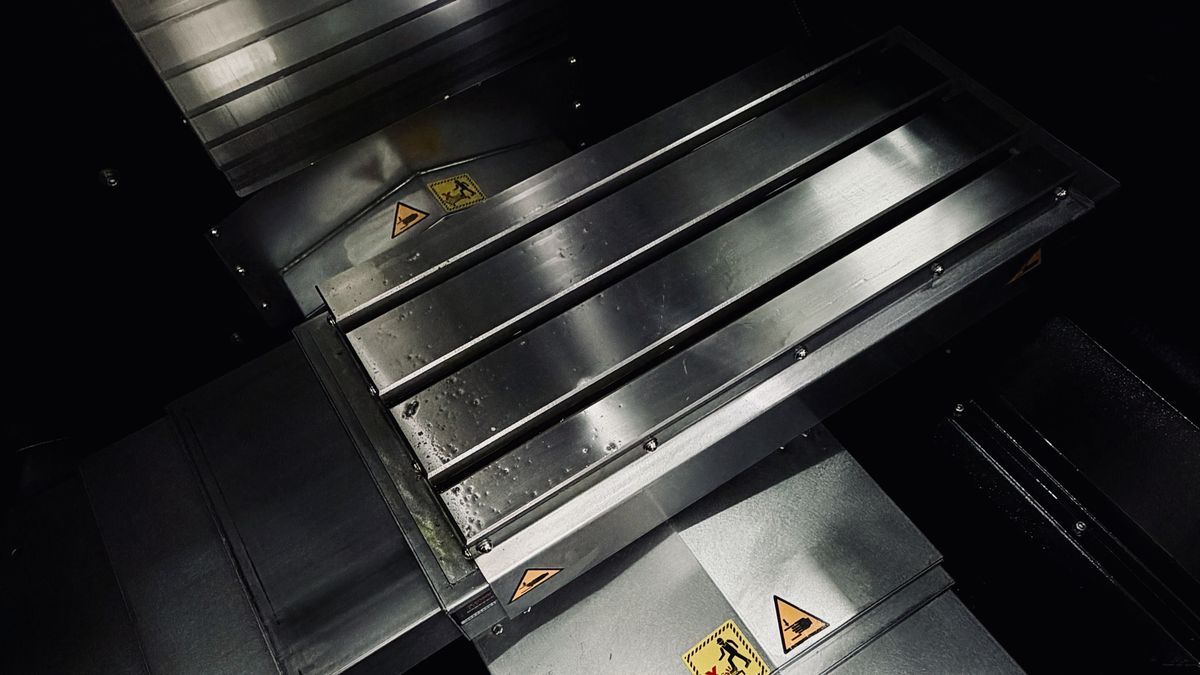

Mesa
Tamanho da mesa
560×260 mm
Slots em T (Número x Tamanho x Distância)
3×14×80 mm
Máx. Carga da mesa
150 kg

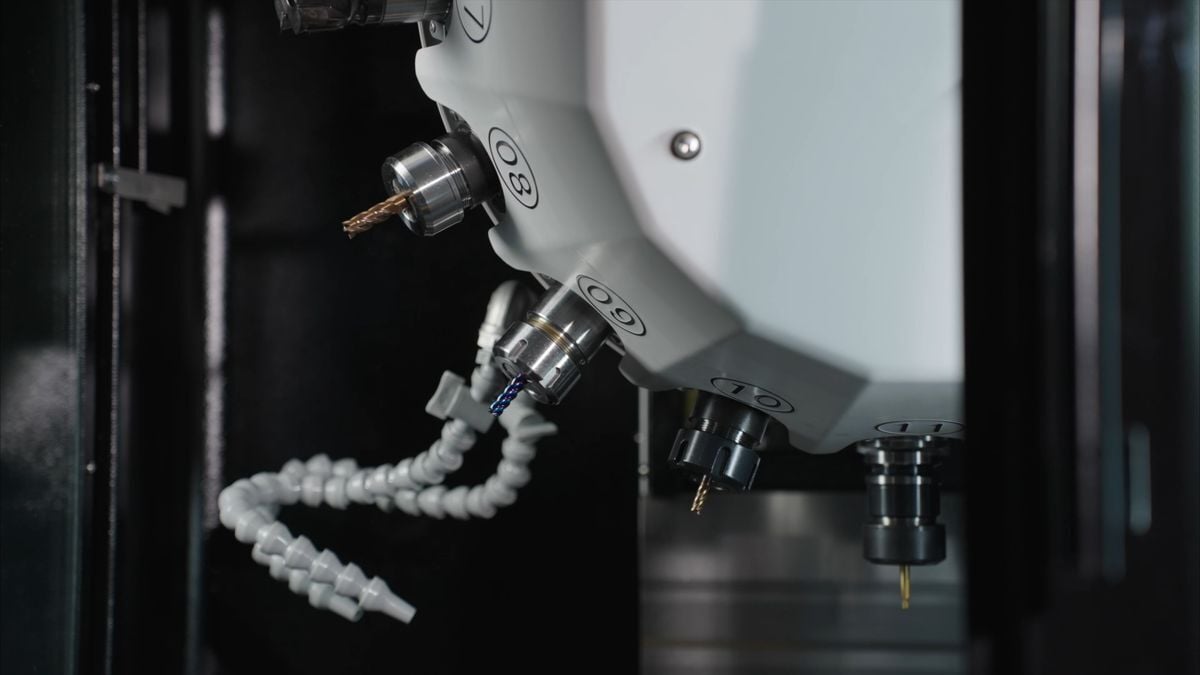

Fuso
Nariz do eixo
BT30
Velocidades do fuso
20.000 rpm
Mecanismo de Transmissão
Direto

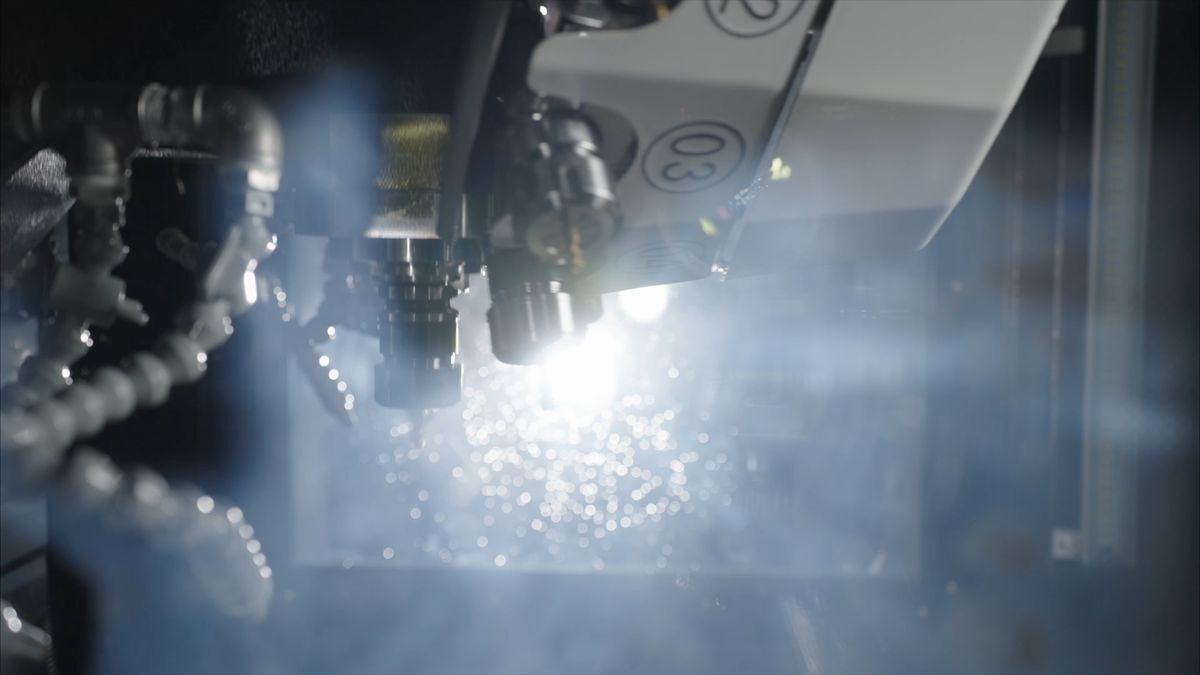

Alimentar
Alimentação de corte
10.000 mm/min
Atravessamento rápido
30.000 mm/min

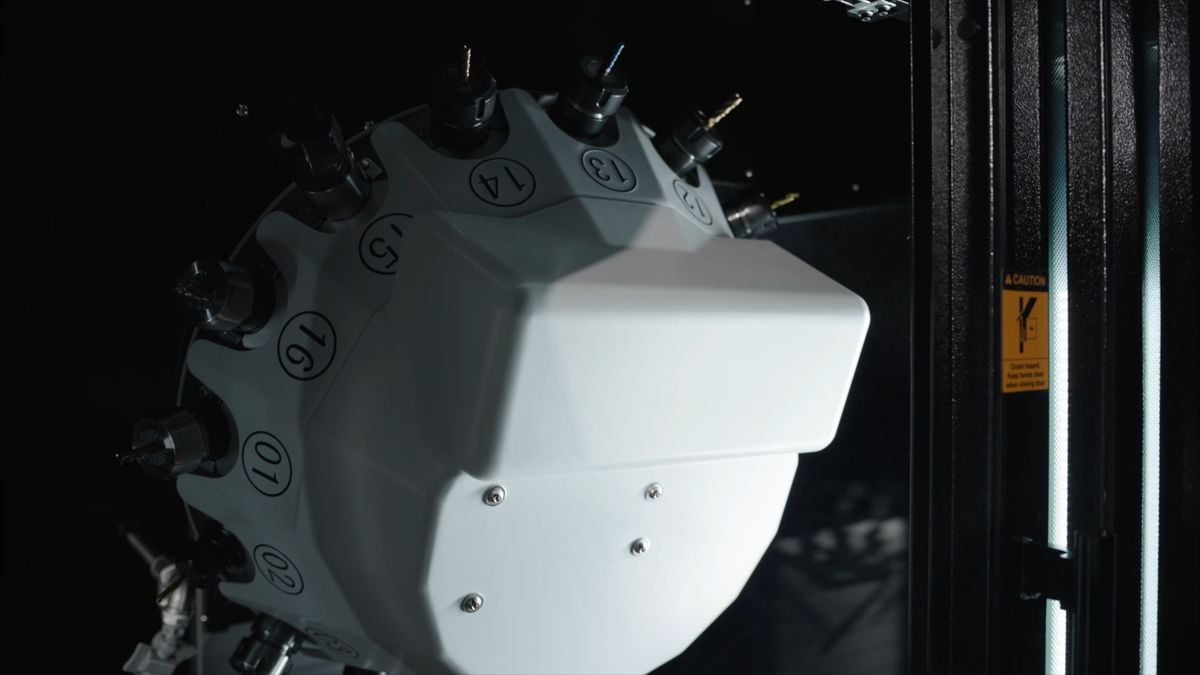

Trocador automático de ferramentas
Tipo de ferramenta
tipo de roda
Capacidade de armazenamento de ferramentas
16 unidades
Diâmetro máximo da ferramenta
63 mm
Comprimento máximo da ferramenta
200 mm
Peso máximo da ferramenta
3 kg
Ferramenta para ferramenta
1 s

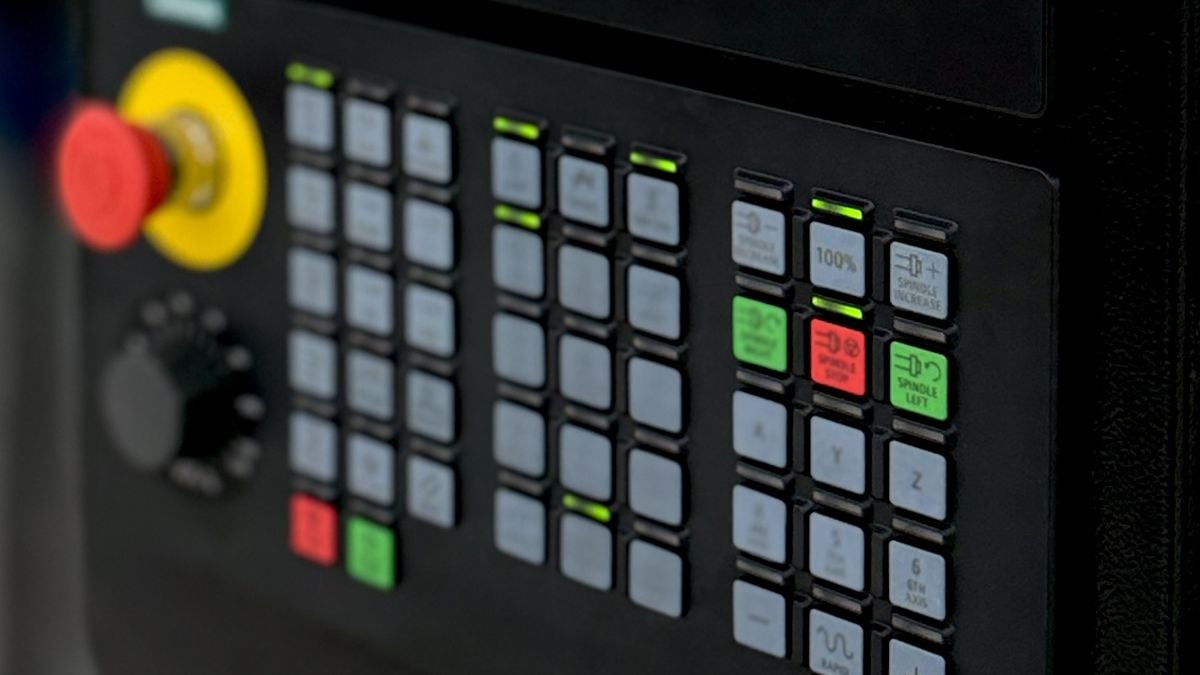

Poder Syntec
Saída do motor do eixo (taxa/máx.)
5,5/7,5 kW
Motores de acionamento (X, Y, Z)
1/1,7/2,4 kw
Fonte de alimentação
AC380V/3 fases
Potência
12 kVA

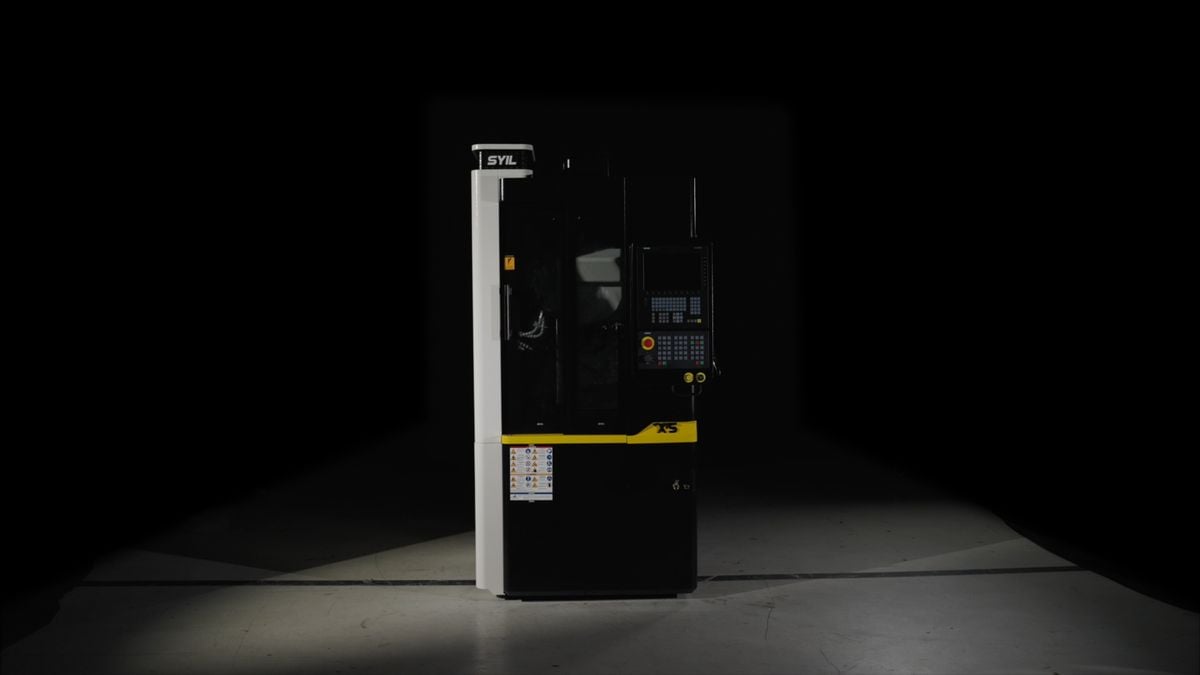

Tamanho e peso da máquina
Tamanho do piso (LxWxH)
2020×1000×2360 mm
Peso bruto
2.180 kg
Economia de espaço e de dinheiros

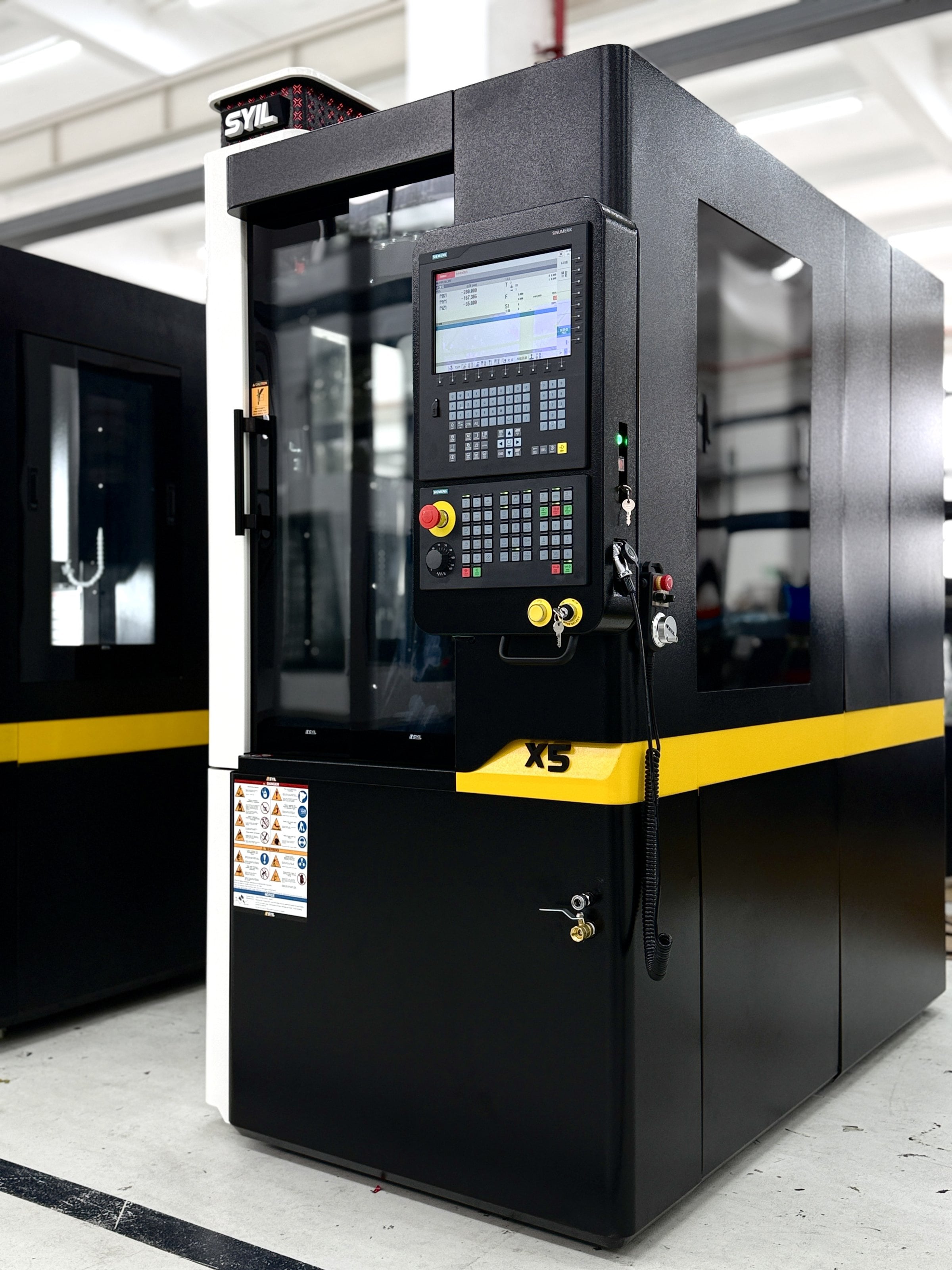

O SYIL X5 é um centro de usinagem de 3 eixos para máxima precisão e desempenho poderoso. Você pode adicionar facilmente um 4º eixo ao seu X5.

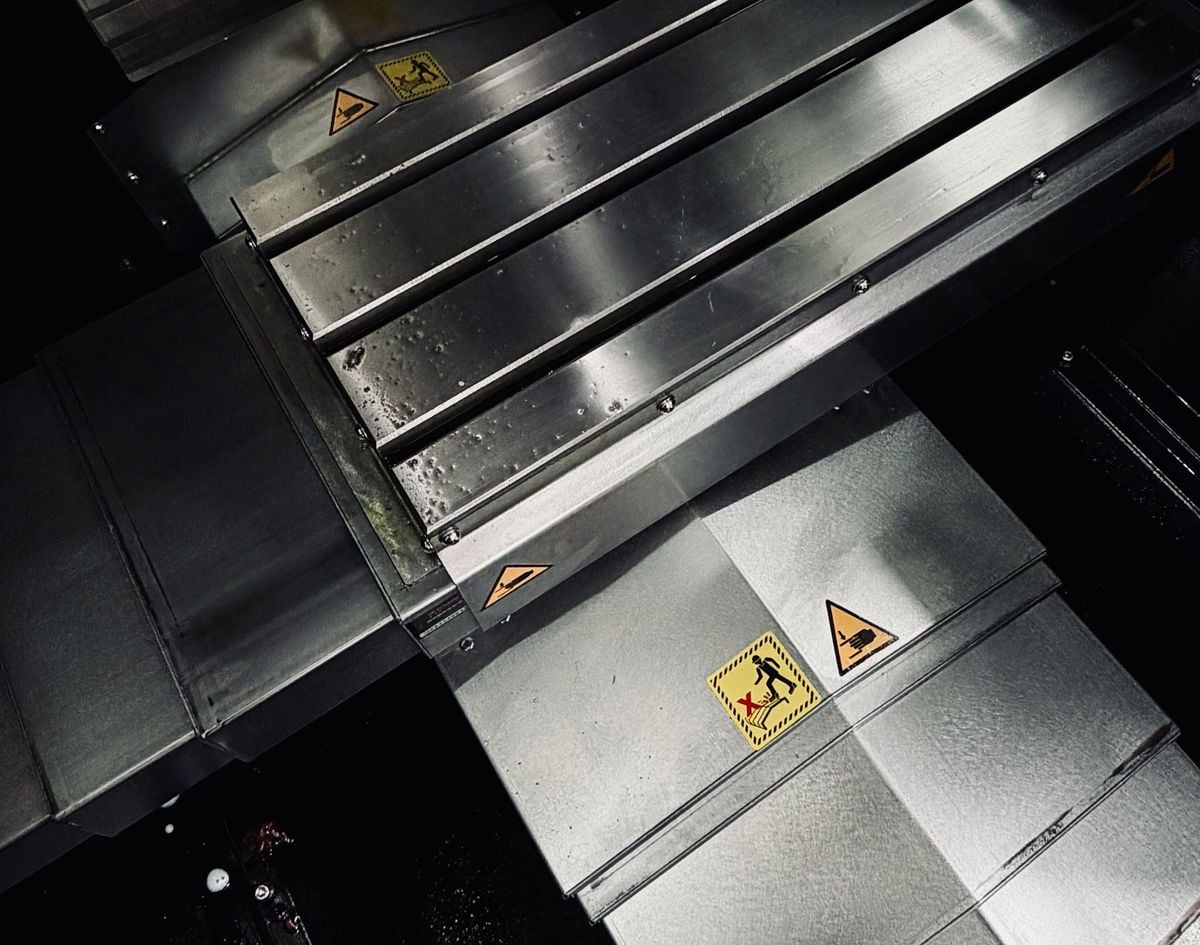

THK
Fusos de esferas e guias lineares de alta precisão

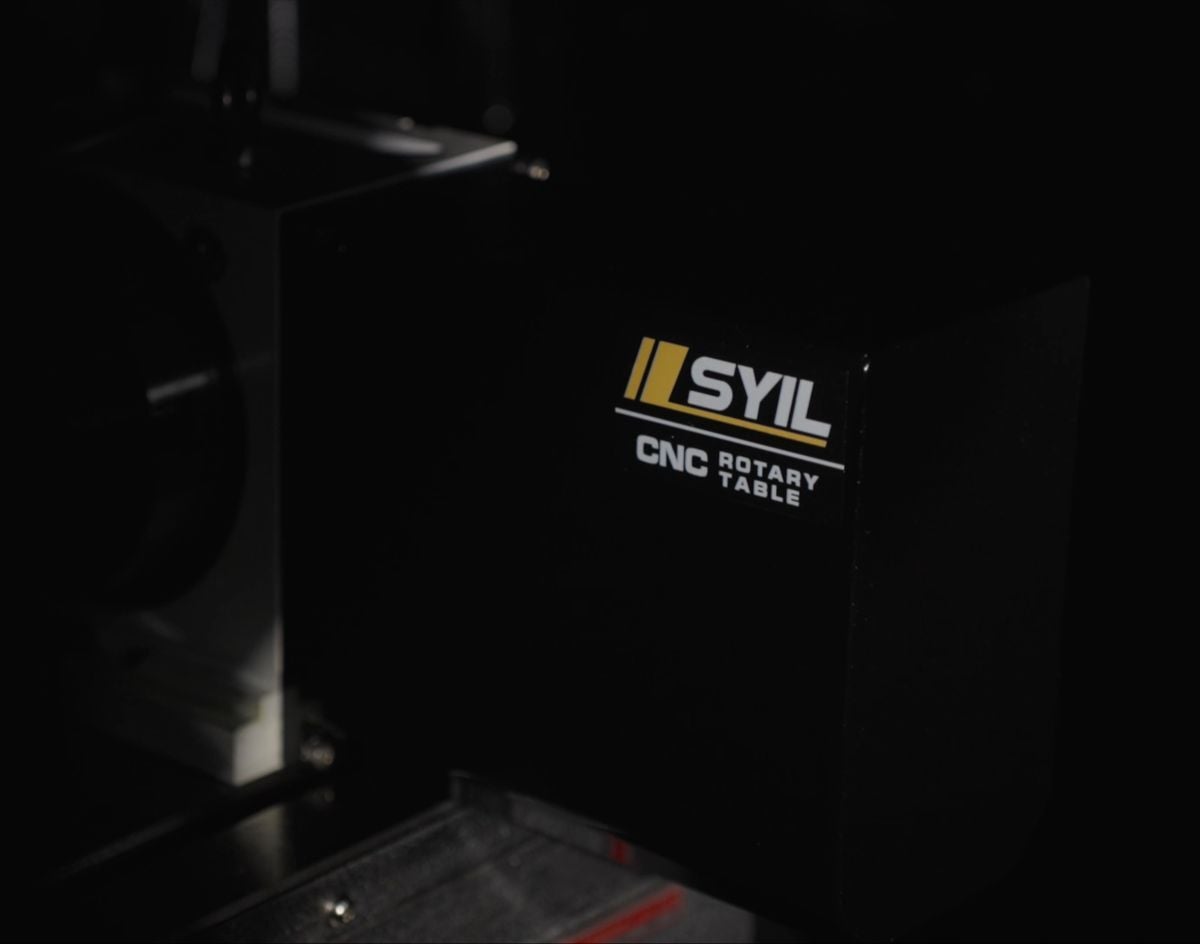

4º eixo
Aparelho divisor NC 4º eixo opcional disponível

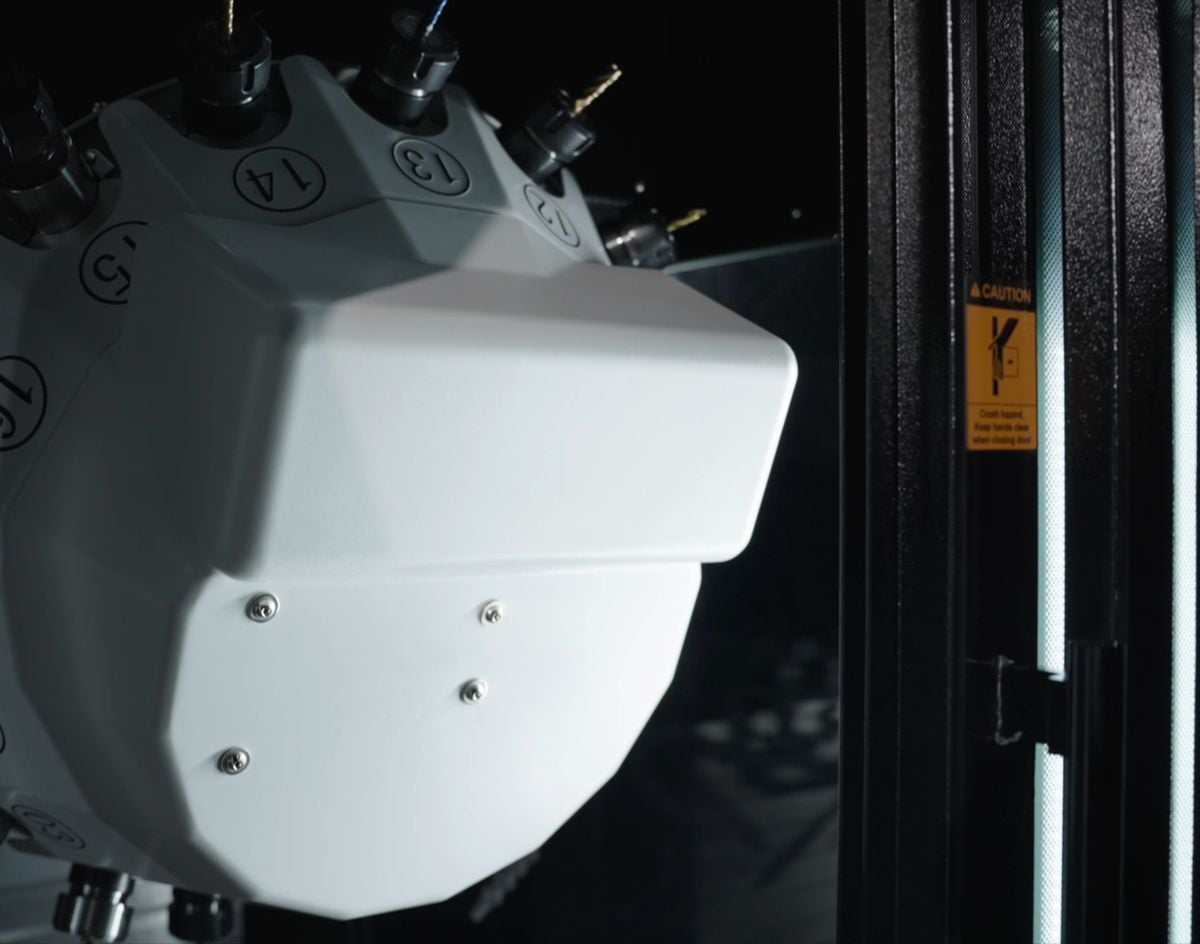

Trocador de ferramentas servo acionado de alta velocidade
16 posições BT30
Opções SYIL X5

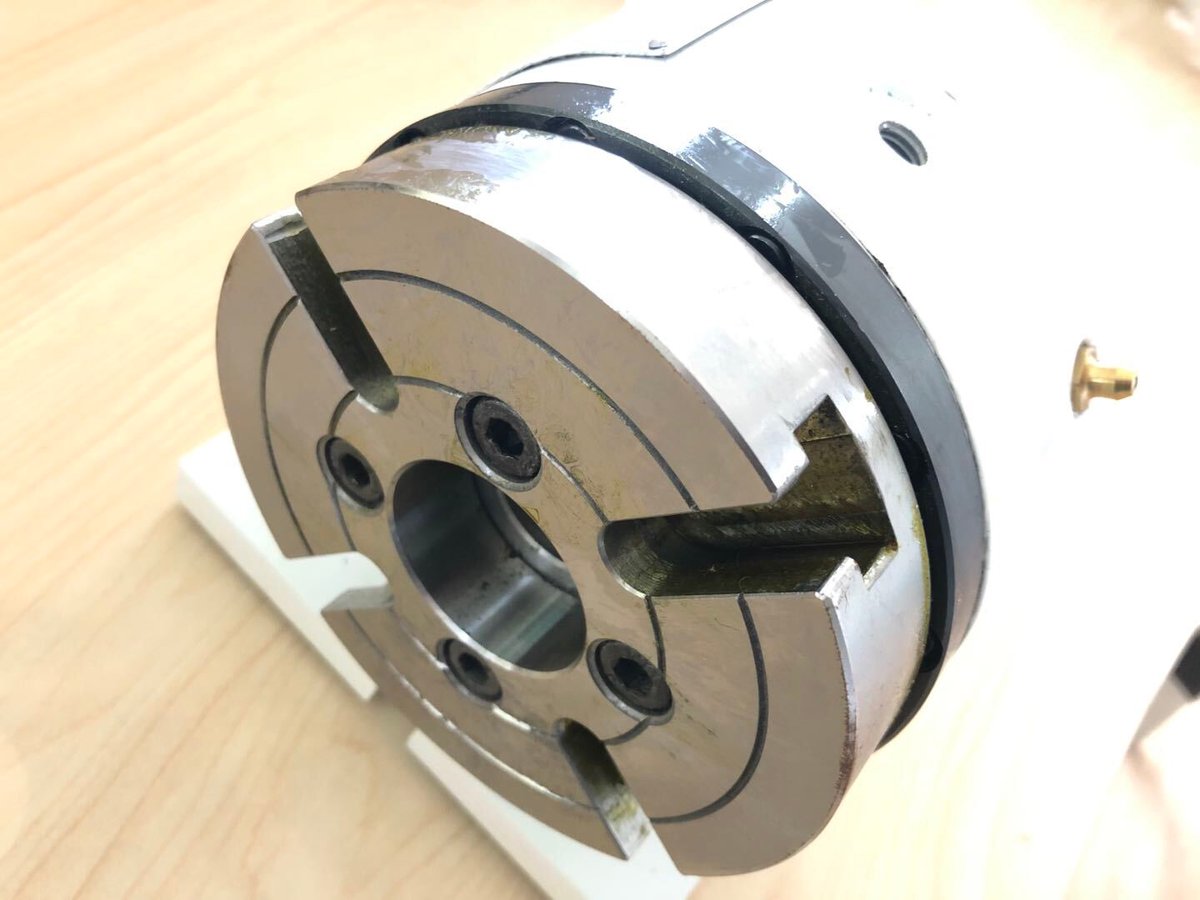

125mm.

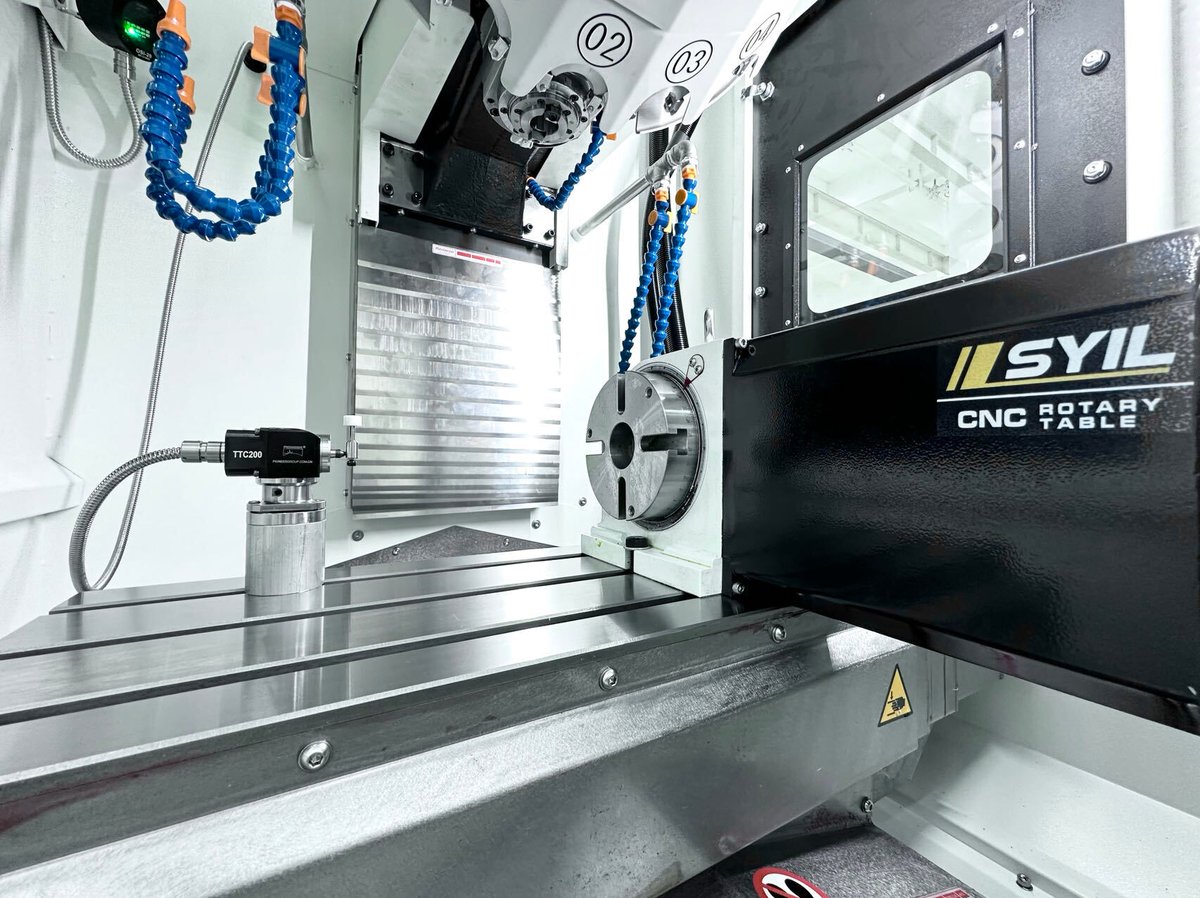

para mesa rotativa NC de 125 mm.

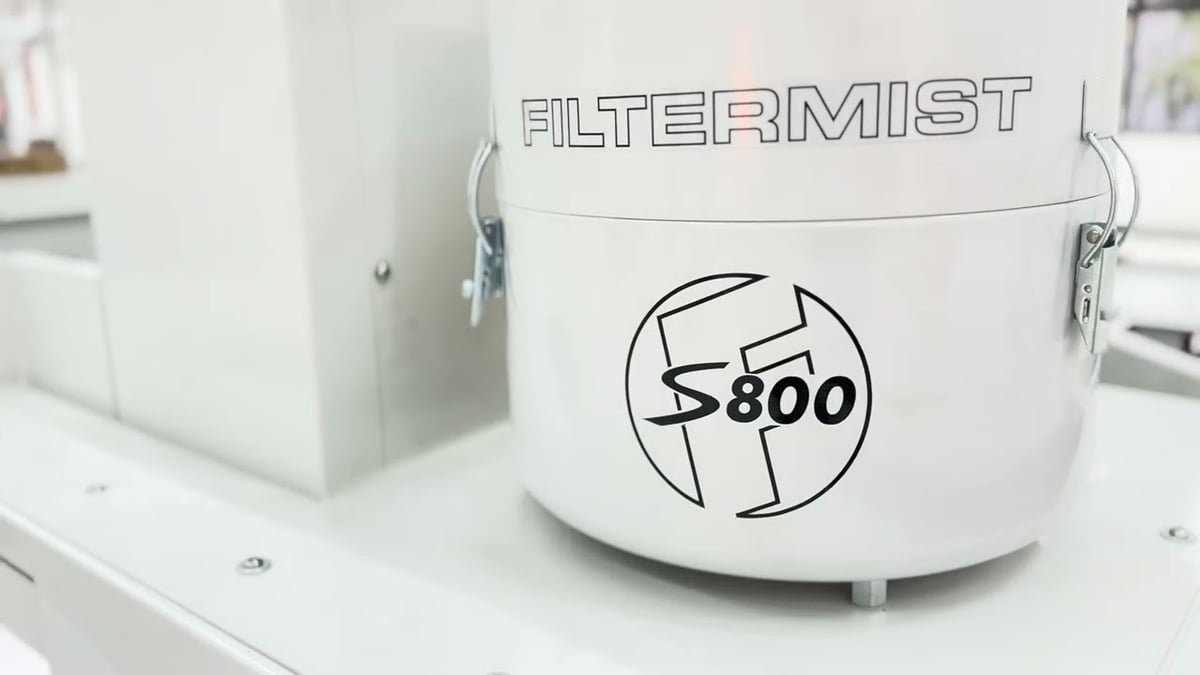

Unidade de Extração S200.

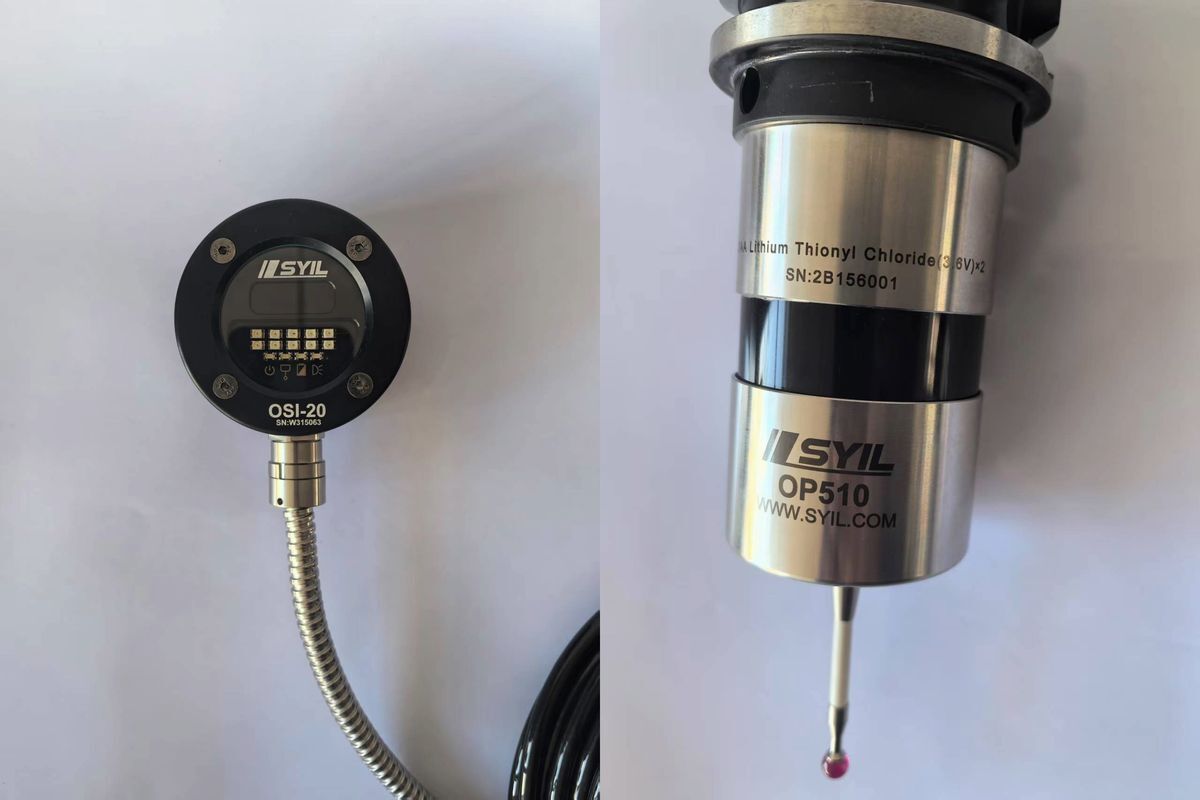

Tipo sem fio.

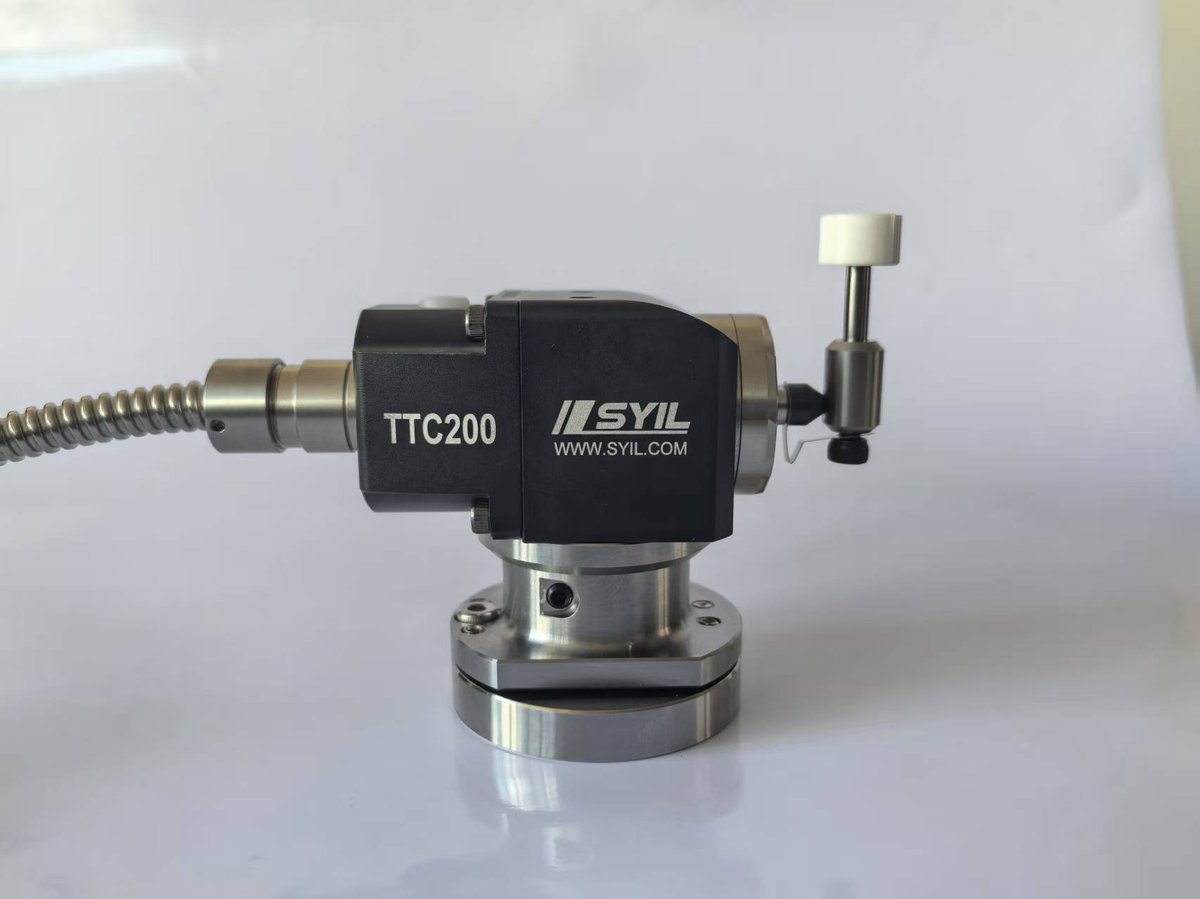

Cabo tipo TTC200.
Especificações Técnicas
X5
X7
X9
Mesa
Tamanho da mesa (mm)
560×260
700×300
860×500
Carga da mesa (kg)
150
150
500
Superfície da mesa (número×tamanho×distância em mm)
Ranhuras em T 3×14×80
Ranhuras em T 3×14×100
Ranhuras em T 5×18×100
Distâncias de viagem
Eixo X (mm)
300
400
760
Eixo Y (mm)
260
300
500
Eixo Z (mm)
300
380
500
Distância da ponta do fuso ao topo da mesa
150-450
150-530
100-600
Distância entre o fuso e a superfície da coluna
330
358
530
Fuso
Conicidade do fuso
BT30
BT30
BT40
Acionamento elétrico
Direto
Cinto
Cinto
Velocidade máxima do fuso (rpm)
20,000
12,000
10,000 (12,000 opcional)
Avanço
Avanço rápido (mm/min)
30,000
30,000
30,000
Avanço de corte (mm/min)
10,000
10,000
10,000
Trocador automático de ferramentas
Tipo
Roda
Braço
Braço
Porta-ferramentas
BT30
BT30
BT40
Capacidade de armazenamento de ferramentas
16
16
24
Diâmetro máximo da ferramenta (mm)
63
63
125
Comprimento máximo da ferramenta (mm)
200
200
240
Peso máximo da ferramenta (kg)
3
3
7
Ferramenta para ferramenta(s)
1
1.5
2
Outros dados
Peso da máquina (kg)
2180
2200
5000
Dimensões da máquina C x L x A (mm)
Tamanho incluindo tanque de refrigerante e controlador
Tamanho incluindo tanque de refrigerante e controlador
2020×1000×2360
1800×1600×2250
1850×2245×2800
Pressão de ar mínima/máxima (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Capacidade do tanque de refrigerante (litros)
80
80
130
